شیر هوا تک محفظه دو روزنه میراب (AST)

از {{model.count}}

برای استعلام قیمت شیر هوا تک محفظه دو روزنه میراب تماس بگیرید.

تعداد
نوع
محصول مورد نظر موجود نمی‌باشد.
  • {{value}}
مقایسه
کمی صبر کنید...

شیر تخلیه هوا نقش بسیار مهمی را در خطوط لوله ایفا می‌کنند. از شیر تخلیه هوا برای آزاد سازی هوای داخل لوله‌ها استفاده می‌شود. این شیر با فراهم کردن امکان تنفس برای خط لوله، از تشکیل خلاء یا افزایش فشار جلوگیری می‌کند. فرایند هوادهی و تخلیه هوا در این نوع شیرها به صورت اتوماتیک انجام می‌شود. در این مطلب قصد داریم به معرفی انواع شیر تخلیه هوا میراب بپردازیم. پس در ادامه همراه ما باشید.

شیر تخلیه هوا نقش بسیار مهمی را در خطوط لوله ایفا می‌کنند. از شیر تخلیه هوا برای آزاد سازی هوای داخل لوله‌ها استفاده می‌شود. این شیر با فراهم کردن امکان تنفس برای خط لوله، از تشکیل خلاء یا افزایش فشار جلوگیری می‌کند. فرایند هوادهی و تخلیه هوا در این نوع شیرها به صورت اتوماتیک انجام می‌شود. در این مطلب قصد داریم به معرفی انواع شیر تخلیه هوا میراب بپردازیم. پس در ادامه همراه ما باشید.


بررسی شیر هوا تک محفظه دو روزنه (AST)

شیر هوای تک محفظه دو روزنه میراب در محدوده سایز DN 50 – DN 200 و با فشار کاری 10 تا 40 بار تولید و عرضه می‌شوند. ابعاد فلنج شیر هوا تک محفظه دو روزنه میراب بر اساس استاندارد DIN EN 1092 - 2 (DIN 2501) است. از این شیر برای عمل هوادهی و تخلیه هوای خودکار در خطوط آب‌رسانی استفاده می‌شود. منظور از خودکار بودن شیر هوا این است که با عبور جریان سیال، شیر عمل می‌کند و نیاز به اپراتور یا دخالت خاصی نیست.

در شیر هوا تک محفظه دو روزنه، یکی از روزنه‌ها بزرگ و روزنه دیگر کوچک است. روزنه بزرگ در زمان پر کردن و تخلیه خط لوله، برای هوادهی و تخلیه هوا با حجم زیاد مورد استفاده قرار می‌گیرد و وظیفه روزنه کوچک، تخلیه هوای جمع شده در هنگامی است که خط تحت فشار کاری قرار دارد. این شیر برای خطوطی مناسب است که حداقل فشار کاری در آن 3/0 بار است و دمای کاری آن کم‌تر از 70 درجه است.

پوشش رنگ شیر هوا تک محفظه دو روزنه، از توسط رنگ اپوکسی پودری آبی و به روش الکترواستاتیک پوشش داده می‌شود.


مزایای شیر هوا تک محفظه دو روزنه میراب

  • ظرفیت بیشتر در مقایسه با شیر هوای دو محفظه
  • واشر آببندی از جنس NBR یا EPDM
  • جنس پیچ‌ها از نوع فولاد زنگ نزن A2
  • قطعات داخلی از جنس فولاد د زنگ
  • رنگ الکترواستاتیکی پودری
  • تعداد قطعات کم
  • طراحی مطمئن


ابعاد و سوراخكاری فلنج شیر هوا تک محفظه دو روزنه میراببراساس استاندارد (DIN 2501)  DIN EN 1092-2  است.

بدنه و درپوش شیر  هوا تک محفظه دو روزنه میراب از چدن داکتیل مطابق با استاندارد DIN EN 1563 ترجیحا (GGG 40) EN-GJS-400-15 و بدنه داراي شماره شناسائی جهت پیگیری مراحل تولید در حین فرآيند است.

جنس گلوله شناور براي فشارهاي کاري 10 و 16 بار از جنس Polypropylene و برای فشارهای کاری بالاتر، از جنس استنلس استیل (AISI 304) 1.4301 مطابق با استاندارد DIN EN 10088-3 است.

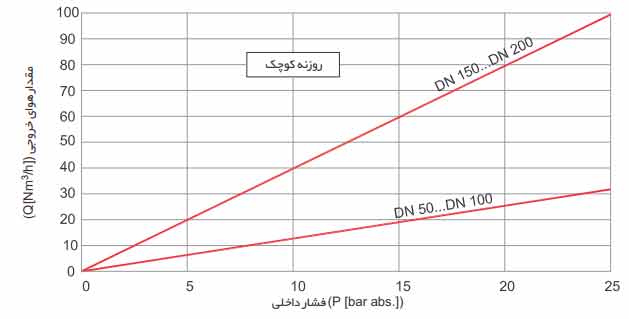

نمودار مقادیر ورودی و خروجی شیر هوای تک محفظه دو

نمودار مقادیر ورودی و خروجی شیر هوای تک محفظه دو روزنه


شرایط محل نصب شیر هوا تک محفظه دو روزنه

- فضای کافی برای نصب، نگهداری، تعميرات و بازرسی عملکرد شير در نظر گرفته شود.

- در زمان نصب و تعميرات شير هوا تک محفظه دو روزنه، محل باید نصب دارای نور کافی و مناسب باشد.

- لوله ها باید دارای ساپورت مناسب باشند تا نيروی اضافی به شير وارد نشود.

- شير هوا تک محفظه دو روزنه نباید در موقعيتی نصب شود که در معرض نيرو و ارتعاشات خارجی قرار داشته باشد.

- موقعيت صحيح قرارگيری و نصب و سایز صحيح شيرهای هوا در خط لوله، اهميت بالایی دارد. انتخـاب مکـان غيـر صحيح موجب غير موثر بودن این شیرها می‌شود.


خرید شیر هوا تک محفظه دو روزنه میراب

برای استعلام قیمت و خرید شیر هوا تک محفظه دو روزنه میراب، می‌توانید از طریق دکمه استعلام محصول اقدام کنید. علاوه بر این، از طریق شماره تماس زیر می‌توانید به صورت مستقیم با کارشناسان ما در ارتباط باشید.
