شیر پروانه ای لاگ تایپ میراب | 16 بار

از {{model.count}}

سایز شیر پروانه ای لاگ تایپ را انتخاب کنید:

سایز
سایز را انتخاب کنید.
تعداد
نوع
954,000 تومان
محصول مورد نظر موجود نمی‌باشد.
  • {{value}}
مقایسه
کمی صبر کنید...

کاربرد تولیدات میراب در بخشی از صنایع  نفت، گاز و پتروشیمی کشور نیز نقش موثری داشته و این مجموعه با شرکت های  مختلف تابعه وزارت نفت، همکاری های قابل توجهی دارد که از جمله می توان به  تولید شیرهای مخصوص آب شور دریا برای بخش آب گیر پالایشگاه گاز عسلویه در  فازهای ۱، ۲ و ۳ درسالهای ۱۳۷۵ و فازهای بعدی در سال های بعد از آن، اشاره  کرد. امروزه میراب با داشتن نزدیک به چهار دهه سابقه حضور در صنعت شیرسازی و  دریافت گواهینامه های بین المللی از جمله گواهی کیفیت محصول از شرکت لویدز  رجیستر انگلیس و DVGW آلمان و همچنین گواهی نامه های IMS شامل 2008:OHSAS 18001:2007 ، ISO 9001 و 2004:ISO 14001 از شرکت TÜVNORD آلمان، اطمینان خاطر بیشتری برای مشتریان خود فراهم کرده است.

دانلود کاتالوگ معرفی شیر پروانه ای اهرمی میراب (کلیک کنید)

دانلود کاتالوگ مشخصات فنی (کلیک کنید)

دانلود کاتالوگ دستورالعمل نصب، نگهداری و بهره برداری (کلیک کنید)


مشخصات محصول

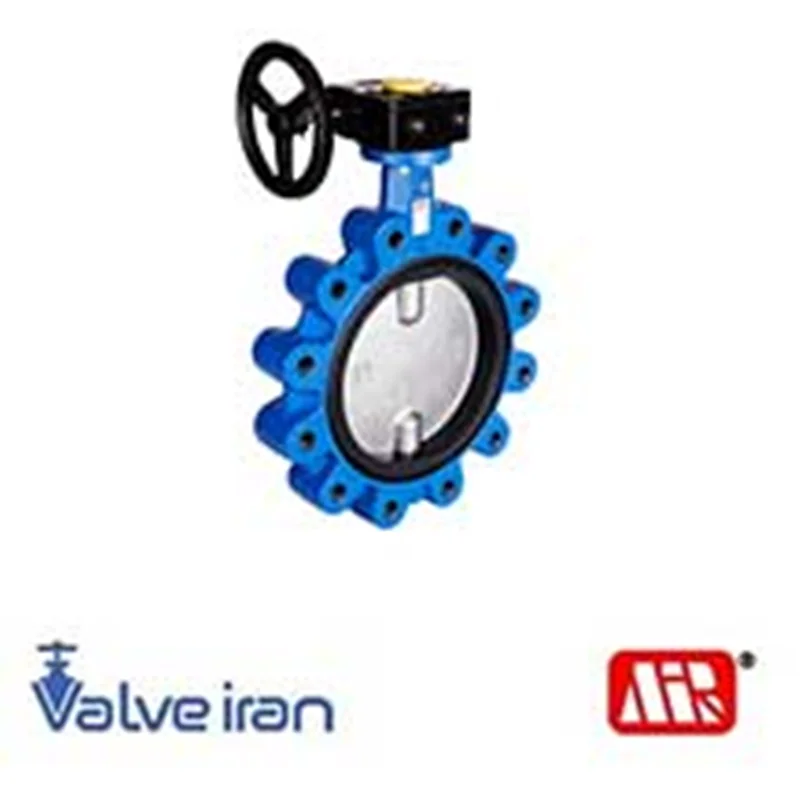

شیر پروانه ای لاگ تایپ یا انتهای خط، دارای چهار الی بیست حلقه (بسته به سایز شیر) در اطراف محیط خارجی مجرای اصلی شیر است که با قرار گرفتن در انتهای خط، به فلنج خط لوله پیچ و مهره می شود. در واقع تفاوت اصلی شیر پروانه لاگ و شیر پروانه فلنج دار در این است که: شیر پروانه ای فلنج دار دارای دو سطح  دایره ای سوراخکاری شده (گوشواره) در دو سمت شیر است که حالت فلنج دارد، در  حالی که در شیر پروانه ای لاگ تایپ، بسته به سایز شیر، چهار الی بیست حلقه  متصل به محیط خارجی شیر، تنها، محل عبور پیچ فلنج های متصل به خط لوله است که به تثبیت شیر کمک می کند.

شیر پروانه ای لاگ تایپ به گونه ای طراحی شده است که از هر دو سمت قابل اتصال به فلنج را دارد. این ویژگی به اصطلاح انتهای خطی بودن شیر پروانه ای لاگ تایپ باعث می شود تا بتوان اتصال آن را از طرف دیگر قطع کرد بدون اینکه اتفاقی برای خط لوله رخ دهد در حالی که شیر پروانه ای ویفری چنین قابلیتی ندارد و برای برقرار مانده موقعیت شیر به دو فلنج نیاز است. حتی نوع فلنجدار شیر پروانه ای نیز به دلیل وزن بالا در اکثر مواقع چنین کارایی نمی تواند داشته باشد. بنابراین، شیر پروانه ای لاگ تایپ با این کاربرد خاص، مزیت ویژه ای برای خود دارد.


شیر پروانه ای لاگ تایپ میراب برای نصب روی فلنج هایی مناسب است كه سوراخكاری آنها مطابق استاندارد ANSI CLASS #150 / DIN EN 1092- 1 بوده و فشارکاری سیستم تا فشار 16bar باشد. طراحی شیر پروانه ای لاگ به گونه ای است که پروانه در موقعیت باز، كاملا در وسط قرار می گیرد و بهترین شرایط را برای عبور جریان با كمترین افت فشار فراهم می كند. لاستیک آببندی با فرم U، داخل و دو طرف بدنه قرار گرفته و قابل تعویض است و آببندی مطمئنی را از هر دو سمت پروانه تأمین می کند. در استفاده از این نوع شیر پروانه ای باید توجه داشت که این شیرها نیاز به واشر آببندی (گسکت) ندارند و استفاده از گسکت باعث اختلال در عملکرد شیر پروانه ای می شود.





سایز
DN 50 - 600
فشار کاری
PN 16
جنس بدنه
چدن داکتيل
جنس دیسک
استنلس استیل
پوشش رنگ
کلیه قطعات چدنی توسط رنگ اپوکسی پودری آبی RAL 5005 یا RAL 5015 به روش الکترواستاتیک پوشش داده می شوند.
گستره کاربرد
از این شیر به منظور قطع و وصل سیال استفاده می گردد.
گسیربکس
تا سایز 300 گیربکس میراب و سایز 400 تا 600 گیربکس AUMA
